3.1.8.2 6-цилиндровый двигатель

3.1.8.2. 6-цилиндровый двигатель

Снятие

6-цилиндровый двигатель Mercedes-Benz W201

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздушный фильтр.

2. Отсоедините шланг вентиляции двигателя (12) от корпуса головки блока цилиндров, предварительно ослабив шланговый хомут (11).

3. Отсоедините крышку (7) сбоку и вытяните вверх. Ослабьте болты и снимите крышку (9). Указание: изображенный на рисунке провод зажигания не соответствует типу 202.

4. Ослабьте и снимите все штеккеры свечей зажигания поворотом вправо-влево. Отложите в сторону штеккеры свечей зажигания с катушками зажигания.

5. Выкрутите болты (14) корпуса головки блока цилиндров. Извлеките корпус головки блока цилиндров с боковой уплотнительной прокладкой (2) и прокладками (3) для гнезд свечей зажигания.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте уплотнительные прокладки на пористость и трещины. Если повреждена одна прокладка, надо заменить одновременно все прокладки.

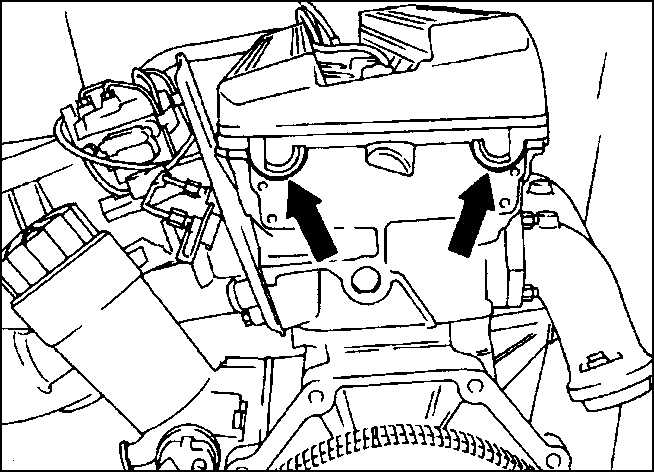

	2. При установке уплотнительной прокладки особое внимание обратите на правильность посадки в задние выемки.
3. Равномерно затяните болты корпуса головки блока цилиндров с моментом 10 Н.м.
4. Установите штеккеры свечей зажигания в надлежащем порядке, для пояснения установки на корпусе головки блока цилиндров выбита схема.
5. Закрепите пружинными зажимами и закрутите болтами крышки.
6. Наденьте шланг вентиляции двигателя и зафиксируйте хомутом.
7. Установите воздушный фильтр.
8. Прогрейте двигатель до рабочей температуры и проверьте герметичность крышки головки блока цилиндров, особенно в области задних выемок.
